在线询价
微信咨询
在线定制
HDPE 土工膜在卷材搬运、铺设、回填过程中，难免会出现划伤、小孔、裂口。一旦出现破损，必须及时修复，微小孔洞如果置之不理，后期水压、土体应力作用下裂口持续扩张，会造成渗漏隐患。土工膜修复主要分为热熔焊接补丁修补、专用胶粘接修补两大类，两种修补方式适用工况不一样，很多工地不分场景乱用修补胶，修补完短时间再次开裂脱落，达不到防渗修复效果。

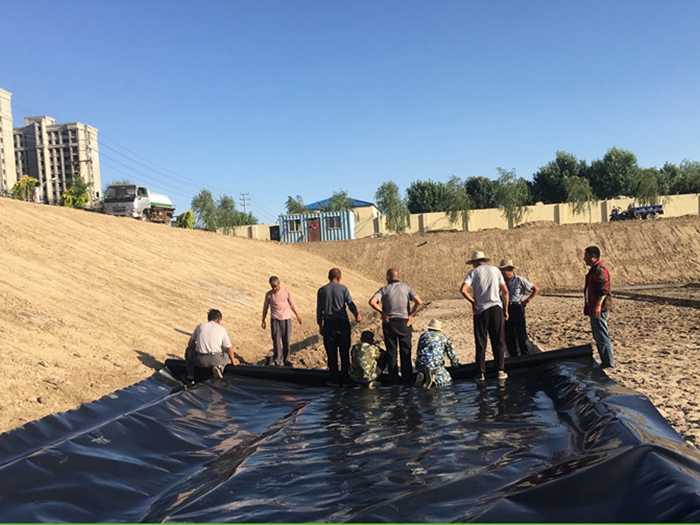

热熔焊接补丁修复，是 HDPE 土工膜优先推荐的修复工艺。补丁材质必须和原有土工膜材质相同，同材质 HDPE 膜裁剪成补丁，补丁要比破损孔洞四周大出至少 10‑15cm，保证足够搭接宽度。修补前，把破损位置周边清理干净，去除泥土、水渍、油污，保持膜面干燥洁净。使用热楔焊机或者热风焊枪将补丁和母材热熔融为一体。焊接完成后，对修补位置做检测，真空检测核查焊缝密封性。
热熔焊接优势：补丁和母材熔接为一体，强度高、耐水压、耐老化，适用于绝大多数正式防渗工程，水池、填埋场、尾矿库等重点防渗部位优先焊接修补。局限性：低温潮湿环境无法施工，膜面有水、结霜时热熔焊接无法保证焊接质量，户外大风低温条件施工难度上升。
第二种，土工膜专用修补胶粘接修复。修补胶一般用于不方便热熔焊接的特殊位置，比如狭小转角、已经覆土无法使用焊机的局部，或者低温环境临时抢修。这里需要注意，普通胶、建筑胶水不能拿来修补 HDPE 土工膜，普通胶水和聚乙烯材料不粘接，短期看似粘住，遇水之后很快脱落，必须选用土工膜配套专用胶。
粘接修补施工要点：破损区域打磨，去除膜面氧化层，擦拭干净油污水汽；补丁同样选用 HDPE 土工膜，双面均匀涂胶，晾置规定时间之后压紧压实，保证无气泡。粘接修补受环境制约很大，低温、高湿、有水基面粘接效果大幅下降；长期浸泡高压水环境，粘接修补耐久性能弱于热熔焊接。因此主防渗层重点位置，不建议以胶补作为修复手段，仅适合临时应急。
不同破损情况处理准则：穿刺小孔，裁剪圆形补丁修补，圆形补丁避免应力集中尖角；长条裂口，不能直接对缝焊接，必须加盖补丁，禁止简单把裂口两边焊合，长条裂缝直接对焊很容易再次裂开；多处密集小破损，不建议一个个打小补丁，条件允许直接切除破损整片区域，重新铺设小块土工膜。
修补之后质量检查不可省略，焊接部位优先真空检测；胶补区域，待胶水完全固化之后，检查有无翘边、起泡脱粘。修补完成做好记录，标记破损修补点位，后期运维重点巡查。
很多工程踩坑点：使用非同类材质做补丁，拿 PVC 膜补丁修补 HDPE 土工膜；膜面带水带泥直接修补；高压防渗池关键位置只做胶补当作修复。分清两种修补工艺优缺点，根据工程部位、环境条件选择合适修补手段，才能真正把破损点封堵到位。
山东建通工程科技有限公司｜咨询电话：13853495795 / 13105347799｜固话：0534-2668795｜厂址：山东省德州市陵城开发区田园路东段路北｜官网：www.jiantongchina.com
