污水池光面土工膜焊缝出现虚焊漏焊如何修复？

本篇 FAQ 问答聚焦污水池防渗施工高频缺陷：光面 HDPE 土工膜焊缝虚焊、跳焊、漏焊，拆解产生原因并给出可落地修补方案，消除污水渗漏隐患，保障污水池环保验收合格。很多小型污水池施工时，焊接设备温度、行走速度把控不当，会出现焊缝中间未融合、局部断开等虚焊问题，蓄水后污水从缝隙渗漏，污染周边土壤地下水。

焊缝虚焊漏焊主要四大诱因：，焊接机温度过低，膜体表层未完全熔融融合；第二，焊机行走速度过快，受热时间不足；第三，膜体搭接面附着泥沙、水渍、油污，阻隔熔融贴合；第四，膜体搭接宽度不足，有效焊接区域过小。

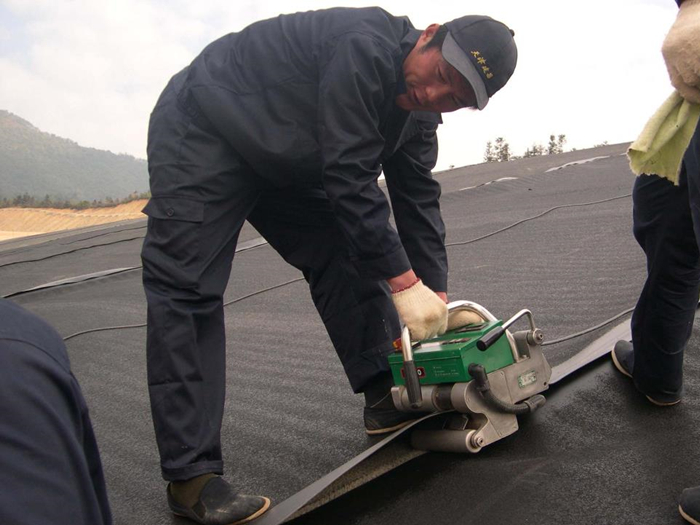

标准化修补流程：1、清理缺陷焊缝周边，打磨去除污渍、水渍，保持膜面干净干燥；2、裁剪同规格光面土工膜补丁，补丁长宽超出缺陷区域不少于 30cm；3、采用双轨焊接机将补丁双面焊接覆盖原有破损焊缝；4、焊接完成后采用气压检测仪打压检测焊缝气密性，无漏气即为修补合格。

前置预防规范：焊接前擦拭干净膜体搭接面，调试焊机标准温度与行进速度，控制搭接宽度不小于 10cm；每完成一段焊缝即时打压检测，发现缺陷当场修补，避免全部完工后大面积返工。山东建通可为污水池防渗项目提供焊接设备操作规范、焊缝检测全套技术指导，从源头减少虚焊漏焊施工缺陷。

公司信息：山东建通工程科技有限公司｜咨询电话：13853495795 / 13105347799｜固话：0534-2668795｜厂址：山东省德州市陵城开发区田园路东段路北｜官网：www.jiantongchina.com
