土工合成材料工程选型的核心误区解析：从指标解读到工况匹配

在土工合成材料工程领域，大量项目后期渗漏、边坡失稳、反滤淤堵等问题，经复盘统计，超过半数并非材料本身质量不达标，而是前期选型阶段存在认知误区。很多采购方、施工人员习惯于简单对标单一参数，比如只看克重、只看短期抗拉强度，忽略工况环境、土壤腐蚀性、长期蠕变、紫外线暴露、接触介质等关键变量，造成 “材料检测合格，但工程使用失效” 的矛盾现象。本文拆解行业最普遍的五大选型误区，建立以工况为核心的选型逻辑。

误区一：抗拉强度越高，材料越好。很多用户认为土工格栅、土工布指标越高越稳妥。但高抗拉产品往往伴随更高模量，在软基不均匀沉降场景下，高模量材料容易出现应力集中断裂。选型核心是匹配土体变形特性，不是盲目追求高强度。软土路基优先选用具备适度变形能力的加筋材料；陡坡、挡土墙才选用高抗拉、低蠕变格栅。

误区二：防渗工程，膜越厚就越不容易渗漏。HDPE 土工膜厚度直接影响抗穿刺能力，但渗漏更多取决于基底处理、焊接质量、保护层。1.5mm 全新料防渗膜，基底尖锐碎石未清理，没有土工布保护层，一样容易被刺破；反之，基底平整、配有土工布保护层，合理厚度的防渗膜完全满足工程需求。厚膜会显著提升造价，过度加厚属于不必要成本浪费。

误区三：露天短期工程不需要抗老化助剂。不少临时围堰、临时护坡项目，认为使用周期 1-2 年，不需要抗 UV 配方。野外环境紫外线强度波动大，夏季强光下普通 HDPE 材料 3-6 个月就会出现表面脆化，在雨水、风荷载作用下快速开裂。哪怕临时工程，只要长期裸露，也必须添加抗老化助剂。

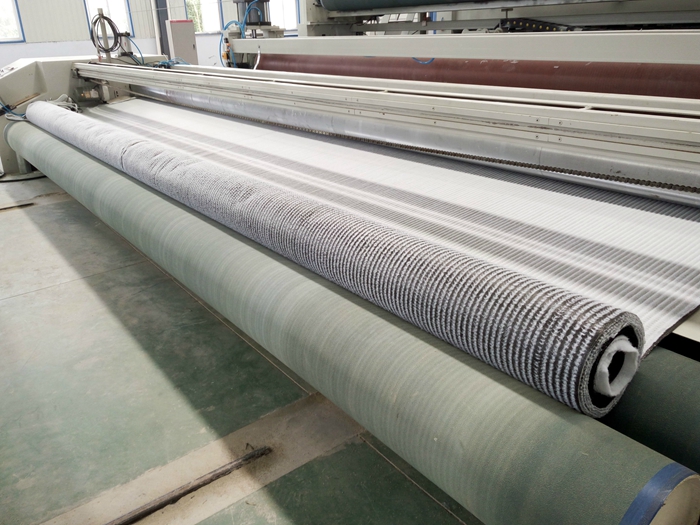

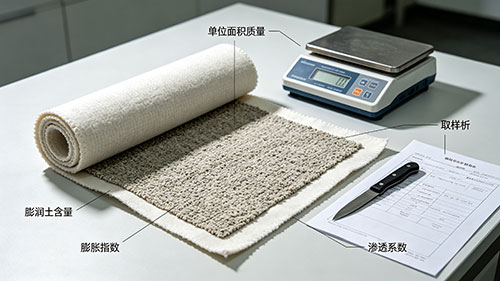

误区四：膨润土防水毯可以完全替代 HDPE 土工膜。膨润土防水毯依靠遇水膨胀形成隔水层，优势是适应轻微不均匀沉降；但在高水位、高化学腐蚀性渗滤液环境，膨润土容易被重金属、高盐废水溶蚀，膨胀性能衰减。两种材料各有适用边界，很多固废、污水项目采用 “膨润土防水毯 + HDPE 膜复合防渗体系”，互相补足短板。

误区五：所有土工布都能做反滤。短丝土工布、长丝土工布原料、织造工艺差异巨大，等效孔径、渗透性不同。部分土工布只适合作为隔离、保护层，不满足反滤标准；反滤土工布必须通过土料匹配试验，保证 “土颗粒不流失，水能顺利排出”，不能直接拿普通土工布充当反滤层。

科学选型流程应当遵循：地质勘察→介质腐蚀性分析→确定设计使用年限→力学与耐久性指标计算→材料样品验证→进场检测。工程选型是一套系统匹配过程，单一参数无法评判材料适配性。

FAQ 常见问题

Q1：如何快速判断项目应该优先选用膨润土防水毯还是 HDPE 土工膜？

A1：地下水位不高、土体沉降轻微、淡水环境，膨润土防水毯优势明显；高水位、高盐 / 高腐蚀性渗滤液、长期工程，优先 HDPE 土工膜，复杂项目可采用复合防渗结构。

Q2：土工材料全新料和再生料核心差异在哪里？

A2：全新料产品性能稳定，抗老化、抗化学腐蚀能力强，指标离散性小；再生料原料来源复杂，力学、老化指标波动大，适合临时低风险工程，环保防渗、路基工程不建议使用。

Q3：土工材料设计年限怎么确定？

A3：按照工程 / 临时属性划分，基建工程一般按 50 年设计；环保防渗填埋类项目按规范要求，选用配套抗老化配方，临时工程按实际使用周期选型。

 山东建通工程科技有限公司｜｜业务座机：0534-8326576｜咨询电话：13853495795 / 13105347799 ｜厂址：山东省德州市陵城开发区田园路东段路北｜官网： https://www.jiantongchina.com
